法蘭式氣動保溫球閥

發布時間：2009-07-21　瀏覽：次

法蘭式氣動保溫球閥具有良好的保溫保冷特性，在設計標準上氣動保溫球閥的通徑與管徑一致，即可減小阻力同時又能有效減小管路中介質熱量損失，F(xiàn)軟密封氣動法蘭式保溫球閥可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉，保溫球閥可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。

氣動法蘭式保溫球閥規格：

閥體形式	兩段式鑄造閥體(外焊接夾套保溫)
公稱通徑	DN20～DN200
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+450℃
球體形式	"O"型球體
流量特性	近似快開特性
密封填料	柔性石墨填料等

法蘭式氣動保溫球閥標準：

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

氣動保溫球閥檢驗檢測規范：

試驗壓力(MPa)	公稱壓力(MPa)					壓力級			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

保溫型氣動法蘭球閥尺寸：

公稱通徑	連接法蘭外形尺寸
公稱通徑	G	D	D1	D2	f	N-Md
15	1/2″	90	65	45	2	4-M14
20	1/2″	100	75	55	2	4-M14
25	1/2″	110	85	65	2	4-M14
32	1/2″	130	100	78	3	4-M18
40	1/2″	145	110	85	3	4-M18
50	1/2″	160	125	100	3	4-M18
65	1/2″	180	145	120	3	4/8-M18
80	1/2″	190	160	135	3	8-M18
100	1″	215/230	180/190	155/160	3	8-M18/20
125	1″	245/270	210/220	185/188	3	8-M18/24
150	1″	280/300	240/250	210/218	3	8-M22/24

氣動保溫球閥結構：

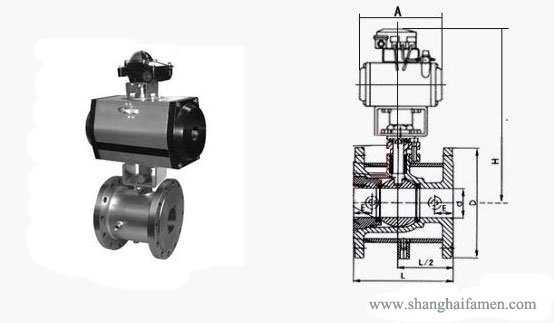

法蘭式氣動保溫球閥結構
