當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動三通球閥 > 氣動三通襯氟球閥規格型號廠家氣動三通襯氟球閥規格型號廠家
氣動三通襯氟球閥Q644F46 Q645F46 T型 L型氣動三通球閥規格標準 型號完整，DN25-DN600，閥體通過將四氟材料高溫熔化后壓制到內腔各個表面，使得整個流道處于高耐腐蝕狀態，直接避免了強酸堿型介質與閥體內表面接觸，解決了高腐蝕性介質對閥體的腐蝕，氣動三通襯氟球閥廣泛適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。
氣動三通襯氟球閥規格標準：
| 公稱通徑DN(mm) | 15～300 |
| 公稱壓力(MPa) | PN1.0、1.6、2.5MPa |
| 閥體形式 | 兩段式閥體 |
| 連接形式 | 法蘭式 |
| 閥芯形式 | "O"型三通球形閥芯 |
| 密封填料 | 聚四氟乙烯(PTFE) |
| 流量特性 | 近似快開型 |
| 動作范圍 | 0～90° |
| 泄露量Q | 零泄漏 |
| 適用溫度 | PTFE≤150℃ |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 死區 | 帶定位器：小于全行程的2% |
| 可調范圍 | 250：1 |
| 配置執行機構 | AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 |
| 執行器型號 | AT、AR、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB+F46或F4 | 304(CF8)+F46或F4 | 316(CF8M)+F46或F4 | 316L(CF3M)+F46或F4 |
| 球體 | 2Cr13+F46或F4 | 304+F46或F4 | 316+F46或F4 | 316L+F46或F4 |
| 閥桿 | 2Cr13+F46或F4 | 304+F46或F4 | 316+F46或F4 | 316L+F46或F4 |
| 密封圈 | 聚四氟乙烯(PTFE) | |||
| 適用介質 | 強酸、強堿等腐蝕性介質 | |||
三通氣動襯氟球閥的結構區別：

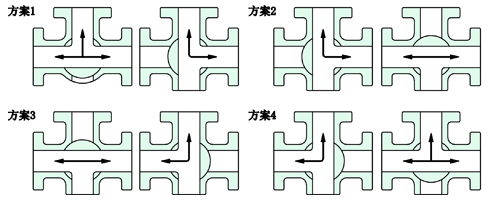

氣動三通襯氟球閥分L型和T型，介質流通方向見下圖。L型氣動三通襯氟球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通襯氟球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通襯氟球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
如何正確選擇合適的氣動三通襯氟球閥：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
